变压器(电抗器)状态综合监测系统

　　变压器(电抗器)状态综合监测系统通过实时获取变压器运行状态，兼顾对变压器内部瞬变的突发性故障和缓慢发展的潜伏性故障的综合感知，从声、电、油、热不同角度实现对变压器的全方位监测，可广泛试用于数字化特高压/超高压、智慧变电站、新能源智慧场站等应用领域。该装置采用一体化、小型化、模块化结构设计，具备强大边缘计算能力、多传感高精度同步、波形采集分析、故障录波及定位等多重功能，方便运维人员随时随地实时掌握被监测变压器的运行状态，从而保证电力系统稳定运行。

需求痛点

　　电力设备的安全运行与电气设备的有效检测密切相关，因此如何建立电气设备状态监测系统十分重要。对电气设备运行状态进行实时评估和诊断，能够大幅度提高电网运行的可靠性。电力变压器作为电力系统中的关键设备，其运行的安全稳定与和谐社会的健康发展息息相关。变压器一旦出现故障，不但影响正常生产和人民的安定生活， 同时也会造成巨大的经济损失，严重时甚至还可能对人身安全造成威胁和损害。

XMS-9001产品功能

  • 全天候7x24h在线监测，支持捕获偶发、间歇性异常局放信号，通过声电联合实现对变压器、电抗器等异常状态识别及辅助决策
  • 支持局放、铁芯夹件接地电流、声纹、振动、油气分析（可扩展），红外双光谱（可扩展）等多维度状态分析显示，历史查询，特征趋势
  • 自动诊断并识别多种故障类别，电晕放电、悬浮放电、绝缘放电、直流偏磁、 绕组变形、风机老化等，优化算法，减少“异常”报警，辅助运维人员决策
  • 综合运用局放、声纹、振动、铁心接地电流、油色谱等多维状态采集，优化各监测参量权重并进行同一时刻关联计算

核心优势

多维监测，一体研判

覆盖五大监测手段（局放、声纹振动、铁芯接地电流、红外双光谱、油气监测等），同时从声、电、热、力、油气不同角度实现对变压器的全方位监测。

基于声电联合算法的局放诊断，提高局放监测准确度

方案采用集成超高频、高频、声发射信号的声电联合分析方法，可以有效去除外部放电干扰、内部电磁噪声干扰、现场振动干扰，大幅提高局放信号的检测准确率。

边缘智能

支持边缘计算功能，在前端对数据进行处理和分类，避免无效的数据上传；并且支持模型部署和诊断功能，能够做到数据标签化和模型的智能诊断。

信息集成共享程度高，数据应用效率高

向上无缝支持电科院平台的数据上传，向下支持各IED数据对接采集。

支持通道自检，避免无效数据采集

支持各采集通道自检功能，实时监测各通道断线、异常干扰等现象。

灵活配置、扩展性高

产品采用可组合的采集方案，可灵活配置调整通道类型及数量，适应多种应用场合。

实施案例

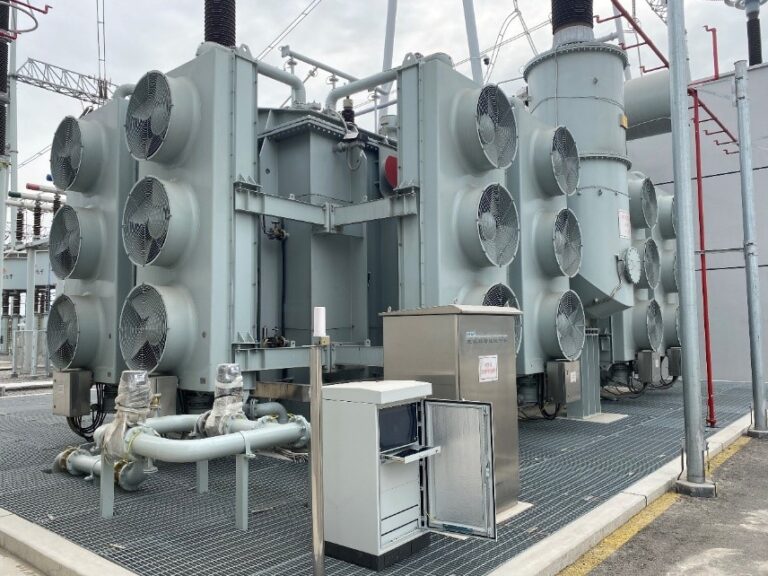

在某地220kV 变电站，成功监测出局部放电缺陷：铁芯、夹件高频信号的PRPD、PRPS图谱出现较为明显的相位聚集、对称分布的点簇，也即存在具有放电特性的脉冲；并且在套管尾椎与引出线连接处的超声波传感器监测到一个相位聚集为多簇的信号；通过同源性分析，高频信号与超声信号为同一信号源。
最终经系统综合研判，该变压器存在局部放电缺陷。且由现场带电检测最终确认。
