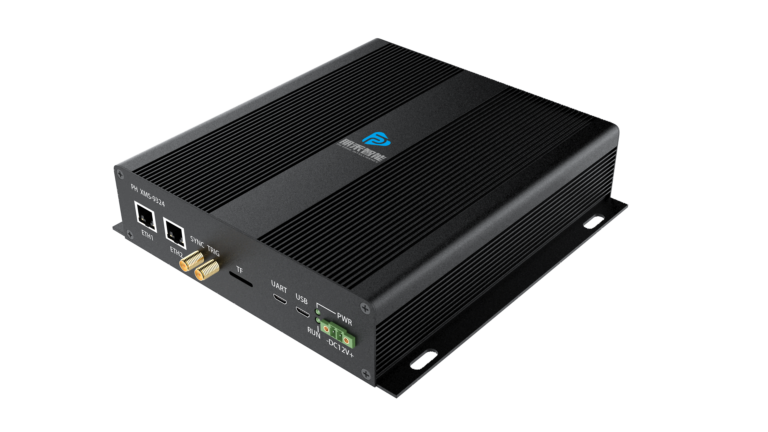

GIS 综合监测与特高频局放定位系统

  GIS 综合监测与特高频局放定位系统适用于GIS 的局放在线监测,在检测到异常后能够实现自动定位故障源,解决了监测、定位多系统的问题,通过自动定位的智能算法,增加了定位的准确性,真正解决GIS 局放定位的核心问题。

需求痛点

  随着电网建设的发展,GIS变电站的数量不断增加;GIS的内部空间极为有限,工作场强很高,且绝缘裕度相对较小;GIS内部一旦出现绝缘缺陷,极易造成设备故障,引起的停电时间较长,检修费用也很高;国内已经发生了数起较为严重的GIS事故,过去那种认为GIS设备免维护的观点已不被认同;CIGRE调查表明,50%以上的GIS故障是可预先发现的;对运行中的GIS进行监测,是保障安全运行的有效手段 。

产品功能

  • 实现GIS特高频自动定位功能,且定位精度在10cm的误差范围内

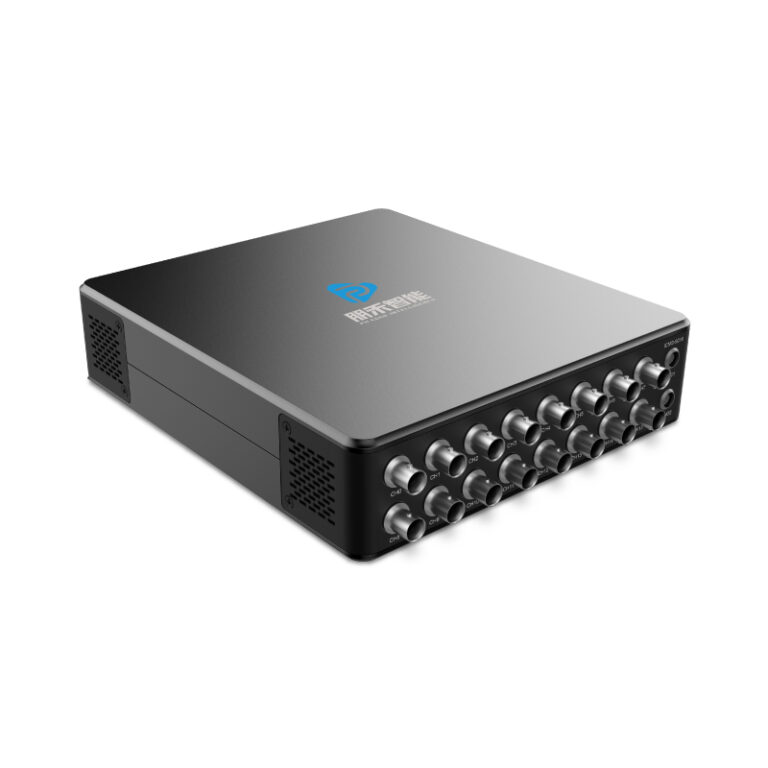

  • 实现至少4通道、1Gsa/s的特高频实时数据高速采样,异常脉冲高速采集及存储
  • 实现可导入可诊断、定位机理模型

核心优势

抗干扰性强

对传感器采集的特高频模拟信号进行硬件滤波,去除带外干扰。

获取原始信息,提供可靠诊断源数据

通过GHz 采集卡得到高精度时间戳信息原始波形。

通道时延计算

FPGA 端通过相关算法确定特高频通道间时延;用户通过FPGA传至前端的原始波形手动进行通道间对比,计算通道间时延。

精准定位放电源位置

首先进行PRPS 数据特征及脉冲波形特征(时域、频域)提取,然后根据脉冲波形特征进行聚类分析,去除干扰脉冲,保留有效放电脉冲数据,最后融合通道间脉冲峰值时间戳信息,并基于最大一致性时延脉冲原则,确定通道间真实时延。根据传感器及时延信息计算放电源位置。

实施案例

2020年某地XXX电网客户的GIS监测应用
